Вентиляторы низкого и среднего давления типа «ВР 290-46»
аналог вентиляторов типов Ц 14-46, ВР 300-45 ГОСТ 5976, ГОСТ 10616
Общие сведения:
– Низкого и среднего давления;
– Всасывание – с одной стороны;
– Лопатки загнуты вперед;
– Кол-во лопаток – 32 шт;
– Направление вращения – правое и левое;
Назначение:
Вентиляторы применяются в системах кондиционирования воздуха, аспирации, вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно – технических и производственных целей. Кроме того, вентиляторы могут быть применены в качестве комплектующих различного рода технологического оборудования и изделий, например в химико-технологических линиях, в оборудовании металлургического и нефтеперерабатывающего производства, микроклиматических установках, зерноперерабатывающем оборудовании и пр.
Варианты изготовления:
Номера вентиляторов – №2,5; №3,15; №4; №5; №6,3; №8;
- Общего назначения из углеродистой стали;
- Коррозионностойкие:
- из нержавеющей стали;
- корпус из полипропилена, рабочее колесо из нержавеющей стали (корпус – поворотный – сварной, рабочее колесо – клепанное);
- Корпус и рабочее колесо из полипропилена (корпус – поворотный – сварной, рабочее колесо – сварное).
Технические характеристики вентиляторов типа ВР 290-46:
| Типоразмер вентиляторов |
Электродвигатель типа АИР (кВт/об/мин) |
Материал изготовления |
Производительность, тыс. м3/час |
Полное давление, Па |
|||
| Углеродистая сталь | Нержавеющая сталь | Корпус – полипропилен, турбина – нержавеющая сталь | Полипропилен | ||||
|
ВР 290-46 №2,5 |
0,55/1500 0,75/1500 3,00/3000 4,00/3000 5,50/3000 |
+ | + | + | — |
1,1-1,8 1,1-2,2 2,4-2,7 2,4-3,4 2,4-4,4 |
430-500 430-510 1950-2000 1950-2200 1950-2300 |
|
ВР 290-46 №3,15 |
0,55/1000 0,75/1000 1,10/1500 1,50/1500 2,20/1500 |
+ | + | + | — |
1,5-2,7 1,5-3,5 2,3-3,0 2,3-3,5 3,75-5,2 |
330-370 330-360 800-850 800-880 850-880 |
|
ВР 290-46 №4 |
1,50/1000 2,20/1000 4,00/1500 5,50/1500 7,50/1500 |
+ | + | + |
+ |
3,5-5,2 3,5-7,3 3,5-6,0 5,2-8,3 5,2-8,8 |
550-620 550-630 1320-1400 1320-1520 1320-1550 |
|
ВР 290-46 №5 |
4,00/1000 5,50/1000 7,50/1000 11,0/1500 15,0/1500 18,5/1500 22,0/1500 |
+ | + | + |
+ + + — — — — |
6,0-8,4 6,0-11,5 6,0-14,5 9,0-11,0 9,0-14,5 9,0-17,0 9,0-20,0 |
950-1070 950-1120 950-1180 2200-2350 2200-2500 2200-2550 2200-2500 |
|
ВР 290-46 №6,3 |
5,50/750 7,50/750 11,0/750 11,0/1000 15,0/1000 18,5/1000 22,0/1000 |
+ | + | + | — |
9,2-13,0 9,2-17,0 9,2-23,0 12,3-15,0 12,3-19,5 12,3-24,0 12,3-28,0 |
890-980 890-1040 890-1020 1580-1700 1580-1800 1580-1820 1580-1800 |
|
ВР 290-46 №8 |
15,0/750 18,5/750 22,0/750 30,0/750 30,0/1000 37,0/1000 45,0/1000 |
+ | + | + | — |
19,0-22,5 19,0-27,5 19,0-32,0 19,0-41,0 24,5-27,0 24,5-31,0 24,5-37,0 |
1430-1530 1430-1620 1430-1640 1430-1630 2600-2650 2600-2750 2600-2850 |

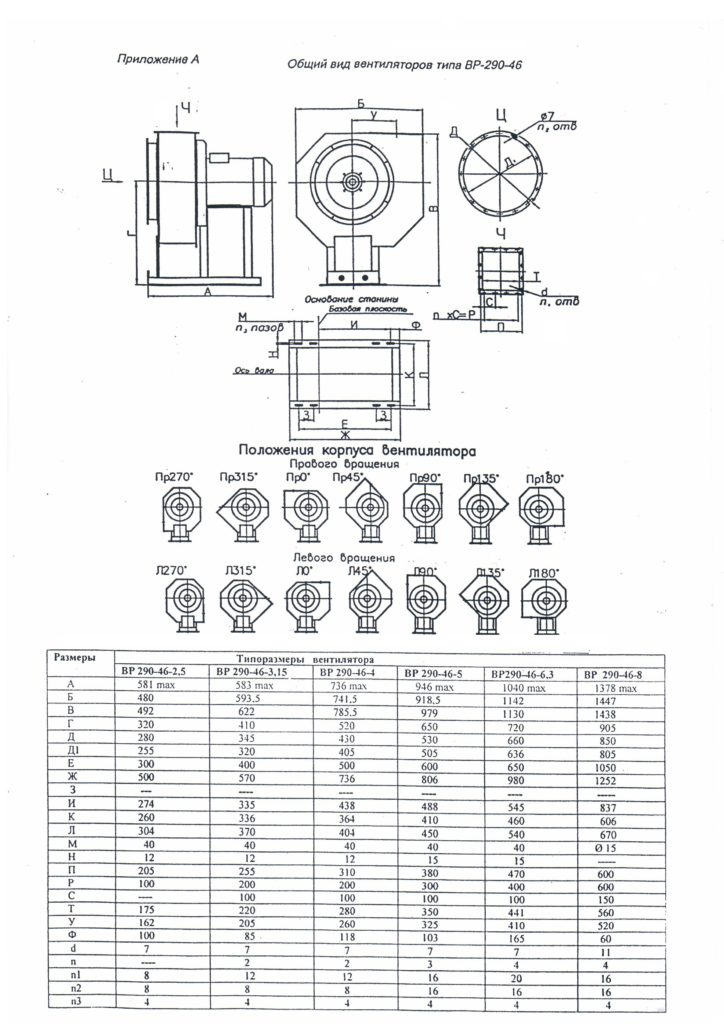

Основные присоединительные и установочные размеры
