Вентиляторы низкого и среднего давления типа «ВЦС»
аналог вентиляторов ВР 86-77 ГОСТ 5976, ГОСТ 10616
Высоконадежные промышленные вентиляторы, изготовленные методом клепки и полностью вручную (сборка на заклепках гораздо более надежна, чем сборка на шипах). При производстве компонентов вентилятора используется лист стали или полипропилена достаточной толщины, что обеспечивает надежность, долговечность и устойчивость изделия. На последних стадиях производства производится тщательная балансировка рабочего колеса, что сводит вибрацию и шум до минимальных значений и позволяет использовать вентиляторы без виброопор, а для изделия, целиком выполненного из полипропилена — еще и значительно сократить вес изделия. Каждая лопасть рабочего колеса изготавливается индивидуально, а рабочее колесо из полипропилена сваривается на станке, что позволяет точно соблюсти все геометрические параметры.
Общие сведения:
Низкого и среднего давления;
– Одностороннего всасывания;
– Лопатки загнуты вперед;
– Количество лопаток – 32 шт;
– Направления вращения – правое и левое.
Назначение:
Вентиляторы применяются в системе общеобменной и местной вытяжной вентиляции низкого и среднего давления.
Вентиляторы отличаются низким уровнем шума и долговечностью в работе, повышенной прочностью.
Варианты изготовления:
Номера вентиляторов – №2; №2,5; №3,15; №4; №5;
- Общего назначения из углеродистой стали;
- Коррозионностойкие:
- из нержавеющей стали;

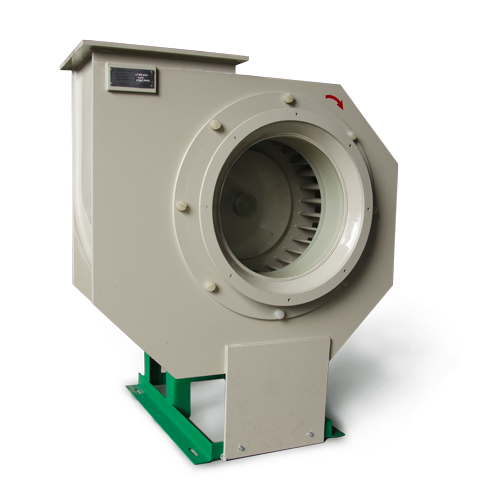

- корпус из полипропилена, рабочее колесо из нержавеющей стали (корпус – поворотный – сварной, рабочее колесо – клепанное);
- корпус и рабочее колесо из полипропилена (корпус – поворотный – сварной, рабочее колесо – сварное).
Технические характеристики вентиляторов типа ВЦС:
|
Типоразмер вентиляторов
|
Электродвигатель типа АИР (кВт/об/мин) |
Материал изготовления |
Производительность, тыс. м3/час |
Полное давление, Па |
|||
|
Углеродистая сталь |
Нержавеющая сталь | Корпус – полипропилен, турбина – нержавеющая сталь | Полипропилен | ||||
| ВЦС №2 |
0,12/1500 0,37/3000 0,75/3000 |
+ |
+ | + | — |
0,47-0,85 0,68-1,3 0,9-1,75 |
230-170 595-455 960-740 |
| ВЦС №2,5 |
0,37/1500 0,75/1500 1,5/1500 2,2/3000 |
+ | + | + | — | 0,9-1,95
1,1-2,3 1,4-3,1 1,7-4,1 |
370-230
465-320 560-410 1650-1070 |
| ВЦС №3,15 |
0,37/1000 1,1/1500 2,2/3000 3,0/3000 7,5/3000 |
+ | + | + | — | 1,3-2,7
2,1-4,2 3,4-4,2 3,5-4,3 4,2-8,8 |
270-180 670-440 1490-1430 1520-1460 2850-1800 |
| ВЦС №4 |
1,1/1000 1,1/1500 1,5/1500 3,0/1000 3,0/1500 4,0/3000 |
+ | + | + |
+ — + — + — |
2,5-3,5
3,0-4,0 3,0-4,5 4,6-8,8 6,0-8,0 9,0-10,0 |
460-315
600-520 650-520 700-600 1100-730 1200-1000 |
| ВЦС №5 | 3,0/1000
3,0/1500 11,0/1500 |
+ | + | + |
+ — — |
6,2-11,5
6,0-12,0 9,2-17,8 |
750-530
900-700 1750-1200 |

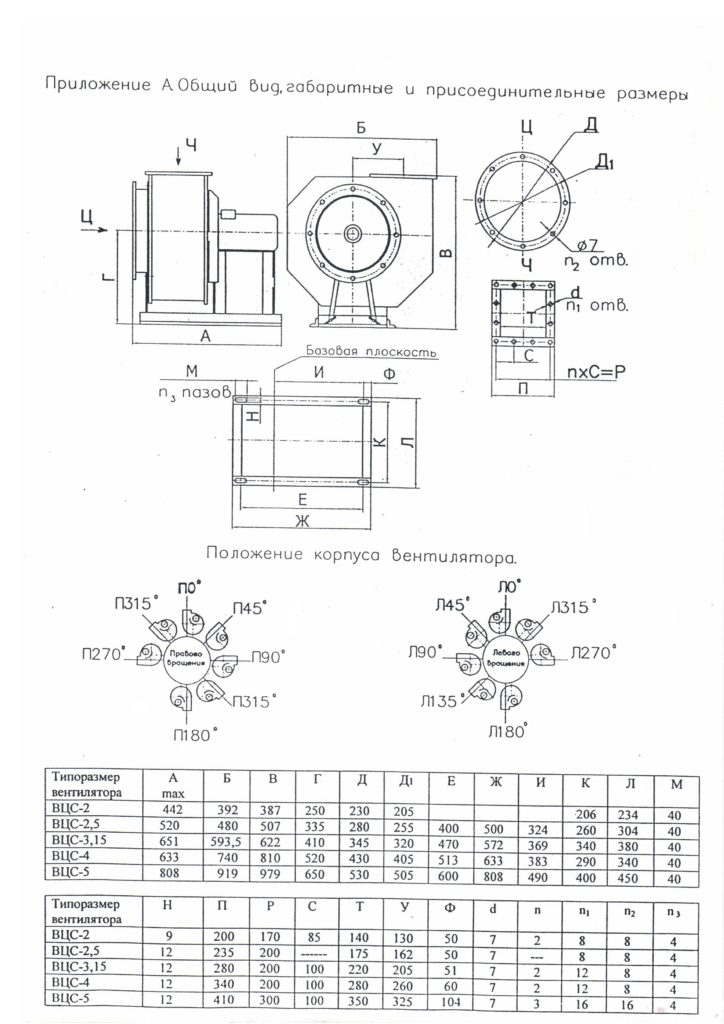

Основные присоединительные и установочные размеры
